Hướng dẫn sử dụng bàn điều khiển dmx 512 (Bàn 192)

Mình sẽ hướng dẫn các bạn cài đặt cũng như nhận biết và sử dụng các chức năng trên bàn điều khiển DMX 512.

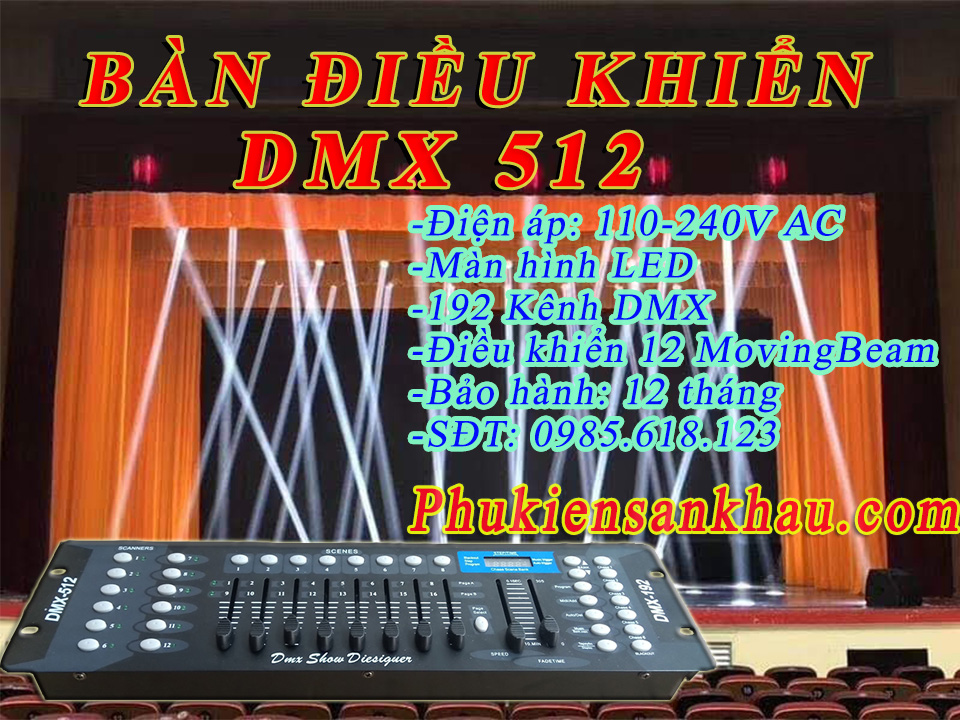

1. Giới thiệu qua về bàn điều khiển dmx 512.

   Bàn điều khiển DMX 512 là loại bàn điều khiển ánh sáng giúp các bạn làm ánh sáng dễ dàng điều khiển các loại đèn Led, đèn Beam theo nhiều bối cảnh khác nhau, qua đó phù hợp với từng loại hình sân khấu và từng khoảnh khắc trên sân khấu. Người làm ánh sáng sẽ chủ động hơn với các thiết bị ánh sáng của mình, qua đó khắc phục được sự hạn chế của tính năng tự động, cảm ứng của các thiết bị ánh sáng.

2. Thông số kỹ thuật của bàn điều khiển dmx 512.

• Số địa chỉ DMX: 192
• Số Bank: 30 Bank với mỗi Bank có thể chạy được 8 cảnh đèn khác nhau
• 8 cần gạt với nhiều cấp độ
• Có tích hợp Microphone, cổng kết nối DMX.
• Màn hình Led hiển thị được 4 thông số khác nhau của thiết bị
• Điện áp sử dụng: 9-12V DC. Nguồn tích hợp 110-240V AC
• Kích thước: 482x132x73Cm
• Trọng lượng: 2.5Kg

3. Các cần chức năng trên bàn điều khiển dmx 512.

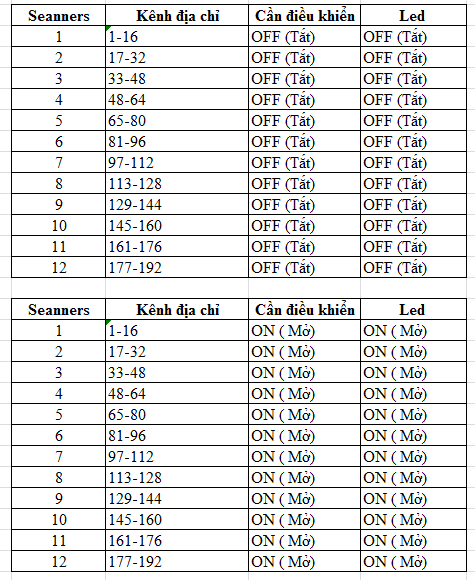

   3.1: Seanners 1-12 (Nút chọn thiết bị điều khiển 1-12)

   3.2: Hướng dẫn sử dụng bàn dmx 512 để lưu cảnh đèn par led

• Reset lại bàn: Ấn đồng thời phím Bank Down + Program. Sau đó tắt bật lại công tắc nguồn. Lúc này thiết bị sẽ khôi phục lại trạng thái ban đầu.
• Nếu bạn muốn lưu cảnh tự động cho đèn số 1. Đầu tiên ấn và giữ nút Program khoảng 2-3s cho tới khi đèn led nhấp nháy. Sau đó ấn lựa chọn đèn 1 (phím số 1 trên bảng scanners). bạn sẽ lưu từng cảnh lại. Đầu tiên là cảnh 1, ấn phím 1 trên bảng SCENES rồi chỉnh các Fade (cần gạt) theo mong muốn rồi ấn nút MIDI/ADD, lúc này chương trình đã lưu lại cảnh 1. ta làm tương tự với các Scenes còn lại sẽ có được 8 cảnh khác nhau theo ý mình muốn tiếp đó ấn Program khoảng 2-3s để lưu lại toàn bộ, bạn có thể gạt các cần lại trạng thái ban đầu. Để chạy được cảnh đã lưu ta ấn vào giữ nút Blackout khoảng 2,3s. Ấn tiếp nút Auto rồi đẩy cần Speed lên, Lúc này thiết bị đèn sẽ chạy theo các cảnh đã được lưu sẵn. Tốc độ chuyển cảnh nhanh hay chậm tùy thuộc vào bạn đẩy cần speed lên cao hay thấp.

 3.3. Hướng dẫn sử dụng bàn 512 để điều khiển đèn Moving Beam.

   Trên thị trường có nhiều loại đèn Moving Beam khác nhau, tùy từng nhà cung cấp thì các địa chỉ cài đặt trên đèn sẽ có các thông số khác nhau. Mình sẽ hướng dẫn các bạn sử dụng bàn điều khiển DMX 512 cho đèn Beam 350W QNS.

• Đầu tiên các bạn cài địa chỉ A001 cho đèn thứ nhất. Nếu có nhiều đèn thì các đèn tiếp theo sẽ là A017, A033...
• Để điều khiển đèn A001, ta ấn phím số 1 trên bảng Scanners. Lúc này có thể sử dụng các cần điều khiển từ 1 tới 8 cho đèn. Sẽ có 16 kênh điều khiển tương ứng với 2 trang (Page A và Page B). Với Page A thì 8 cần sẽ có giá trị từ 1-8, Page B sẽ là từ 9-16. Mình ví dụ ở Page A thì cần 1,2 sẽ là điều chỉnh PAN, TILT cho Beam. Cần 3 sẽ là màu, cần 4 là Gobo, cần 5 là Focus.....Với Beam 350W QNS thì cần 16 (tương ứng là cần 8 ở Page B) sẽ là cần reset, tắt mở bóng. Để mở bóng bạn sẽ gạt cần 16 này cho lên giá trị từ 200-205. Để tắt bóng bạn sẽ kéo về khoảng hơn 100. (Các giá trị tương ứng với các cần các bạn xem bài hướng dẫn cài địa chỉ kênh trên beam 350W của mình)
• Để lưu cảnh của Moving Beam trên bàn 512 này ta cũng làm tương tự như với  Par Led.
• Để xóa toàn bộ các SCENES đã lưu, ta ấn giữ nút Auto/Del khoảng 2-3s hoặc ấn cùng lúc nút Bank Down với nút Program tồi tắt công tắc sau đó bật lại.

Lưu ý: với 12 Scanners ta có thể lưu được 12 đèn Beam hoặc led khác nhau, với mỗi thiết bị ta làm tương tự như thiết bị đầu tiên.
