Hướng dẫn cài đặt và sử dụng bàn điều khiển Tiger Touch

Đăng bởi Linh Nhất vào lúc 10/09/2019
Hướng dẫn cài đặt và sử dụng bàn điều khiển Tiger Touch

Mình xin gửi tới các bạn bài hướng dẫn sử dụng Bàn điều khiển Tiger Touch.

1. Thông số kỹ thuật của Bàn điều khiển Tiger Touch.

  • Điện áp sử dụng: 110-260v AC. 50/60Hz
  • Công suất: 100W
  • Chứng nhận: CE ROHS
  • Cổng ra DMX: 8
  • Hệ điều hành: Titan vô cùng mạnh mẽ
  • Chip xử lý: Intel Dual Core
  • Bộ nhớ: 128g
  • Ram: 4G
  • Màn hình: Cảm ứng 15.4 Inch. Có thể lựa chọn nâng cấp màn 17 Inch.
  • 12 cổng tính năng DMX, Trong đó có 8 cổng ra vật lý và mở rộng 12 đầu ra Ethernet
  • Số kênh: 6144
  • 10 nút bấm trực tiếp và 10 nút bấm mở thư viện
  • 20 cần điều khiển tín hiệu chính, cần phụ và các chases
  • 1000 chương trình lưu sẵn
  • Giao thức hỗ trợ: Artnet, Avotalk, CITP.
  • Bảng màu chức năng mạnh mẽ CMY
  • Có thể điều khiển qua kết nối Wifi (không dây) từ điện thoại có kết nối mạng.
  • Có hàng nghìn thư viện tính năng cho các thiết bị đèn và có thể chỉnh sửa bằng phần mềm.
  • Hỗ trợ nhiều thiết bị qua CITP.
  • Trọng lượng: 14Kg, trọng lượng cả thùng là 30Kg
  • Kích thước: 68x43x15.

2. Hướng dẫn sử dụng Bàn điều khiển Tiger Touch.

2.1. Hướng dẫn nhanh về Bàn điều khiển Tiger Touch.

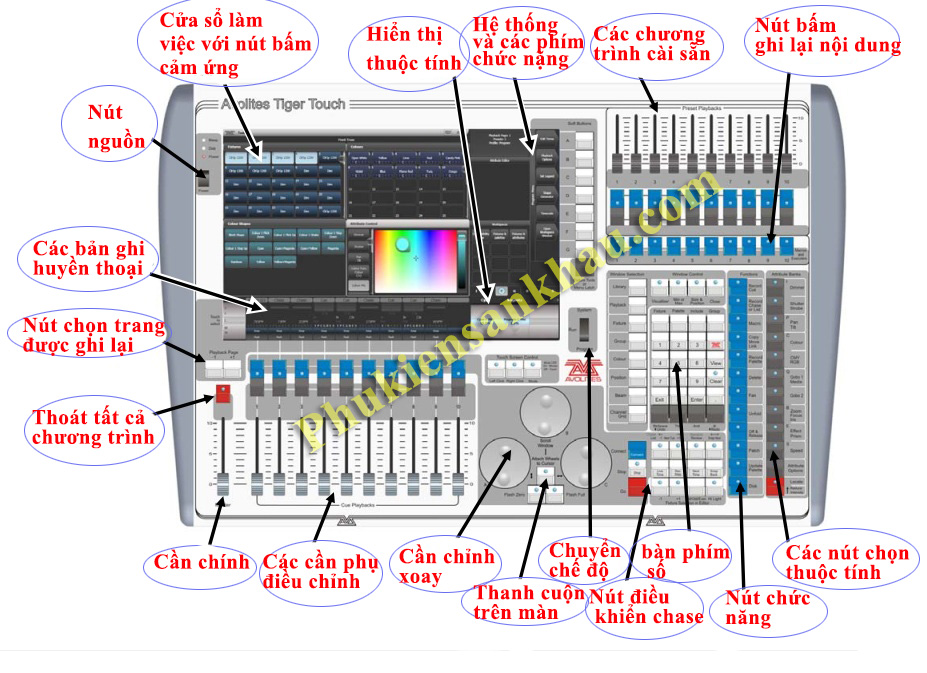

  Trên bàn điều khiển Tiger Touch được phân chia làm 4 khu vực khác nhau.

  •  Đầu tiên là khu vực màn hình cảm ứng: Tại đây sẽ hiển thị toàn bộ các thông số về thiết bị và các kết nối đang hoạt động. Trên màn hình có các phím cảm ứng giúp lựa chọn các chức năng khác nhau, bao gồm cả các PlayBack Faders và các thanh trạng thái trình chiếu khác. Người dùng nhìn vào sẽ nắm rõ được toàn bộ các thông tin hiện hữu trên thiết bị này.
  •  Tiếp theo là khu PlayBack Faders: Các cần gạt chức năng điều khiển các tín hiệu và chương trình khác nhau.
  •  Khu Preset Playbacks: Các phím sử dụng để thêm vào hoặc xóa bớt đi các Playbacks trên bàn tiger touch. Ngoài ra còn có các nút Macro giúp ghi lại các Playback bạn thường xuyên dùng, giúp sử dụng nhanh các playbacks đó.
  •  Khu thiết lập chương trình điều khiển và điều khiển thiết bị kết nối.

  Các cụm chức năng chính trên Bàn điều khiển Tiger Touch:

  • WorkSpace Windows (Cửa sổ làm việc trên màn hình cảm ứng): Trên màn hình này là các nút bấm cảm ứng, bảng màu, các nhóm, các Playbacks(cảnh ghi lại), các thành phần và nhiều thông tin khác. Bạn có thể cài đặt các thuộc tính cho thiết bị ở đây hoặc kiểm tra các thông tin khác về thiết bị này.
  • System Display and menu (Hiển thị hệ thống và bảng danh sách): Màn hình hiển thị

2.2. Hướng dẫn tạo danh sách tín hiệu cho Bàn điều khiển tiger touch

   Thiết lập chương trình cho các tín hiệu:  Việc thiết lập chương trình cho danh sách các tín hiệu cũng giống việc tạo 1 chase vậy. Bạn cần tạo nên một bối cảnh hoạt động cho mỗi đường tín hiệu riêng biệt, sau đó thêm vào thành 1 danh sách các đường tín hiệu. Nếu muốn cài đặt cần thời gian, bạn có thể cài trong hoặc sau khi tạo 1 đường tín hiệu.

  • Ấn nút RECORD để tạo một danh sách các đường tín hiệu.
  • Ấn nút màu xanh trên cụm Playback, nơi mà bạn muốn lưu lại danh sách này.
  • Chọn các chế độ RECORD MODE của bàn điều khiển như: by Fixture, Channel, Stage or Quick Build ( thiết bị đèn, kênh, kiểu sân khấu hay tạo nhanh). Nếu đang sử dụng Tracking, hãy chắc chắn rằng bạn các chi tiết mà bạn muốn. Ngược lại, bạn có thể thay đổi tất cả mọi thứ mà bạn muốn ghi lại vào các playback.
  • Cài đặt các cần cơ bản và cần thời gian, tự động tìm kiếm đường tín hiệu và sử dụng. Các thiết lập này sẽ cho phép sử dụng mỗi đường tín hiệu mới.
  • Để tạo đường tín hiệu đầu tiên, có thể dùng các thủ công hoặc thông qua các "Include"có sẵn, Bạn có thể sử dụng Shape Generator và Pixel Mapper
  • Nếu muốn đưa một bản ghi pro có sẵn vào 1 đường tín hiệu, rồi cài đặt và sử dụng ngay. Bạn có thể sửa đổi sau khi sử dụng tính năng Unfold hay Set Legend.
  • Ấn nút Select hoặc Append Cue để đưa các nội dung được thiết lập vào cửa hàng lưu trữ như Cue 1 của danh sách tín hiệu (List Cue)
  • Lập lại bước 5 để tạo các Cue tiếp theo. không được ấn nút Clear (xóa) giữa các Cue thiết lập. Trừ khi bạn muốn nâng cấp các bản Cue trước đó. Nếu các cần gạt đẩy về mức zero(0) thì sẽ không sử dụng được nữa. Nếu bạn muốn ấn nút Clear thì phải chắc chắn tất cả các kênh đã được ghi lại trong quá trình tạo chương trình
