Hướng dẫn sử dụng bàn điều khiển ánh sáng DISCO 240
Đăng bởi Quang Nghị vào lúc 07/09/2019
Bàn điều khiển ánh sáng Disco 240 là dòng bàn điều khiển giá rẻ được ưa chuộng sử dụng nhiều nhất trên khắp các sân khấu lớn nhỏ. Với thiết kế đẹp mắt, dễ dàng thao tác ghép nối với đèn sân khấu và sử dụng, ngay cả những người mới làm sân khấu sự kiện cũng dễ dàng sử dụng bàn này.
1. Thông số kỹ thuật của Bàn Điều Khiển Ánh Sáng Disco 240
- Điện áp sử dụng: 110-240V AC. 50/60Hz
- Kích thước: 483x250x85mm
- Trọng lượng: 3.45 kg
- Tín hiệu ra DMX 512
- Màn hiển thị: LCD
- Số kênh: 240
- Số thiết bị tối đa có thể sử dụng khi kết nối: 15 đèn beam hoặc 24 đèn led.
- Số kiểu chuyển động: 12
- Số bối cảnh với mỗi kiểu chuyển động: 40. Tổng là 480 bối cảnh.
- Tốc độ chuyển cảnh: 0,1-25.5 lần/s
- Bộ nhớ: 128K
- Bảo hành: 1 năm

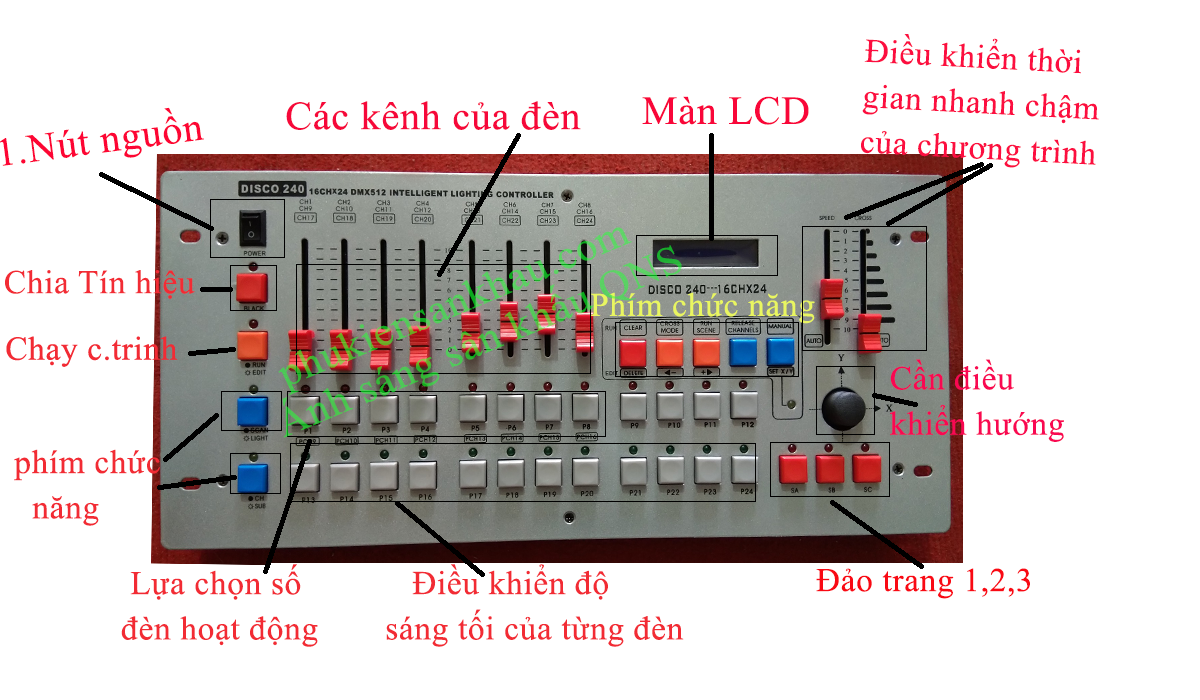

2. Các phím chức năng trên Bàn Điều Khiển Ánh Sáng Disco 240
3. Hướng dẫn sử dụng Bàn điều khiển ánh sáng disco 240 để điều khiển đèn sân khấu.
Để sử dụng bàn disco 240, trước tiên ta cần kết nối thiết bị đèn sân khấu (Đèn beam, Đèn par led hay máy phun khói, laser...) qua cổng kết nối DMX. Trên bàn 240 có cổng DMX đực và cái, dùng cổng nào cũng được. Mỗi cây đèn cần cài địa chỉ DMX các nhau 16 đơn vị. (ví dụ đèn số 1 là A001, Đèn 2 sẽ là A017...). Bao nhiêu đèn ta cài bấy nhiêu địa chỉ (nếu muốn điều khiển riêng biệt) hoặc cài cùng địa chỉ (điều khiển cùng lúc). Cần lưu ý là bàn disco 240 chỉ cho cài tối đa 12 thiết bị đèn (tương ứng với 192 địa chỉ DMX). Nếu muốn sử dụng nhiều hơn phải dùng đến các phím bấm từ P13 đến P24. Lúc này có thể sử dụng cho địa chỉ đèn từ 206 cho tới 217.

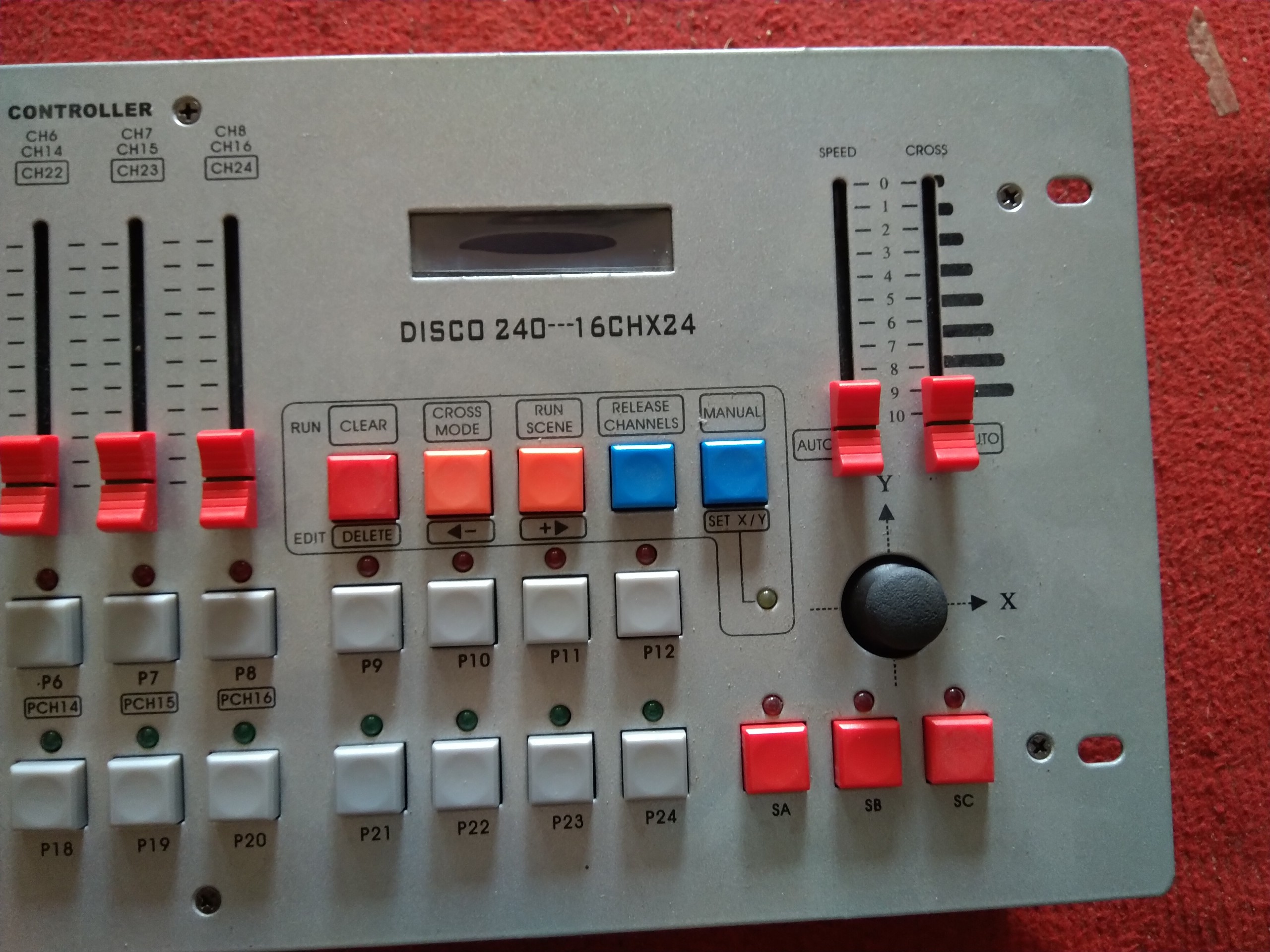

Sau khi cài đặt địa chỉ đèn và kết nối với bàn điều khiển disco. Ta có thể điều khiển đèn bằng cách sử dụng các cần gạt. Để điều khiển đèn ta cần ấn nút Run/Edit sáng. Sau đó ấn phím P1 2 lần để đèn P1 sáng. Lúc này có thể điều khiển đén số 1. Giả sử có 5 cây đèn beam hoặc đèn Led khác nhau, ta muốn điều khiển toàn bộ thì chọn P1-P5 cùng sáng. Lúc này 8 cần gạt sẽ có chức năng thay đổi giá trị DMX bên trong cây đèn, giúp điều khiển được chúng. Với mỗi loại đèn sân khấu khác nhau thì các chức năng này cũng thay đổi tương ứng. Với các loại đèn Moving Beam thì bàn sẽ sử dụng 16 cần (do cây đèn thường có 16 kênh). Lúc này 8 cần gạt này sẽ tương ứng với 16 cần điều khiển đó bằng cách dùng phím chuyển trang Sa, Sb. Ở SA thì 8 cần này sẽ là từ 1-8. Ở SB nó sẽ tương ứng là từ 9-16. Tùy vào giá trị điều khiển khác nhau của mỗi cây đèn beam mà bạn lựa chọn cần gạt điều khiển cho phù hợp. Còn với các loại đèn Par Led sân khấu, ta chỉ cần dùng 8 cần gạt này ở trang SA là đủ. Chức năng SC trên bàn Disco 240 chỉ có tác dụng khi dùng tới phím bấm Scan/Light màu xanh. Lúc này các phím bấm từ P13-P24 sẽ có tác dụng điều chỉnh Dimmer cho cây đèn. Tính năng trang SC này thường ít được dùng tới trên bàn 240.
Mỗi cần gạt trên bàn sẽ có 255 giá trị dmx. Các giá trị này thay đổi sẽ làm cho giá trị lập trình trên đèn sân khấu thay đổi. Nhờ đó có thể điều khiển được các loại đèn này rất dễ dàng..
(Tham khảo: Hướng dẫn lưu cảnh và chạy cảnh đèn trên bàn disco 240)
